SCB系列環氧樹脂澆注干式變壓器

　　一、概述
　　安全，難燃防火，無污染；
　　真正的免維護，綜合運行成本低；
　　防潮性能好，可在100%濕度下運行；
　　安裝簡單，可安裝在環境惡劣的場合；
　　損耗低，局部放電量小，噪音低，散熱能力強；
　　過載能力強；
　　抗短路能力強；
　　配備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。

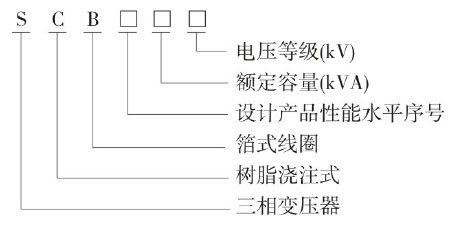

　　二、型號含義

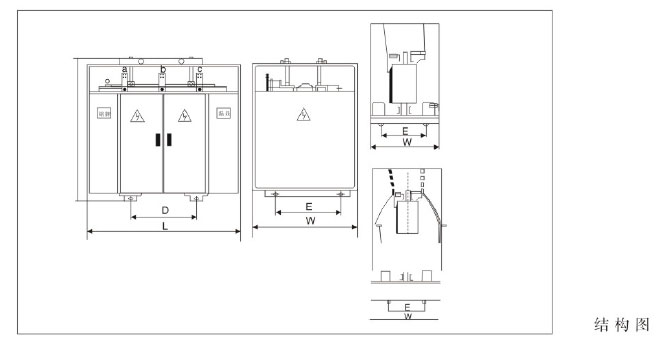

　　三、產品結構
　　● 鐵心
　　鐵心采用優質高導磁低損耗冷軋晶粒取向硅鋼片制造，450C全斜接縫步進疊裝結構，心柱采用高強度絕緣帶綁扎，有效地降低了空載損耗，空載電流和鐵心噪音，鐵心表面采用絕緣樹脂密封以防潮防銹，夾件及緊固件經表面處理以防止銹蝕。
　　● 澆注線圈
　　● 主要材料和特性
　　線圈采用銅箔繞制，層間絕緣材料為美國杜邦公司生產的聚脂薄膜，再用瑞士TOBLY和意大利BP2公司的帶填料環氧樹脂真空澆注，玻璃絲纖維增強，其膨脹系數與銅導體相近，具有良好的抗沖擊、抗溫度變化、抗龜裂性能，玻璃纖維和環氧樹脂、硅微粉都具有自熄性，不會持續燃燒，也不會產生有毒氣體污染環境。
　　● 制造工藝
　　線圈在高精度箔繞機上繞制，繞制時在線圈外層鋪放玻璃絲纖維，線圈繞制完畢后進行真空干燥，整個澆注及固化過程由微機控制，嚴格按固化完成，所有過程可在計算機終端監視，并由計算機根據情況自動調整，精密的設備，嚴格的控制制造過程，使?jié)沧⒕€圈無氣泡、空穴，局部放電量小。
　　● 箔式線圈
　　對于低電壓，大電流線圈，其短路時短路應力較大，同時低壓匝數少，低壓電流越大，采用線繞其安匝不平衡問題越突出，散熱效果也不好，而低壓線圈采用銅箔繞制，首先箔繞不存在軸向匝數和軸向繞制螺旋角，高低壓繞組安匝平衡，短路時軸向應力較小，工藝上可容易設置多層風道，解決其散熱問題，引線焊接在箔繞機上采用氬氣保護焊接，精度高，焊接電阻小，無外部焊接過程，繞組層間采用D279絕緣，繞制完畢后端部用樹脂密封固化。

　　四、變壓器的附件
　　● 溫度顯示控制系統
　　變壓器溫度保護采用PT100線性鉑電阻傳感器原理，LED溫度顯示，具有溫度設定、保存最高溫度值、自動發出報警跳閘信號、自動/手動啟停風機的功能。由于采用了PT100線性鉑電阻傳感原理，具有精度高，穩定可靠的優點。
　　● 風冷系統
　　采用軸流風機，具有噪音低、風量大、耗能低、冷卻均勻、外形美觀、安裝簡單、運行可靠等特點。
　　● 變壓器外殼
　　根據不同的使用環境變壓器可配置不同防護等級的外殼，IPOO防護等級為無外殼產品，IP20外殼可防止大于12mm的固體物質進入，適合戶內安裝使用，IP23防護外殼除了具有IP20外殼的特點外，還可防止與垂直線成600角以?xún)?nèi)的水滴流入，適合戶外安裝使用。IP20外殼的材料一般有鋼板型材結構，鋁合金結構和不銹鋼結構。

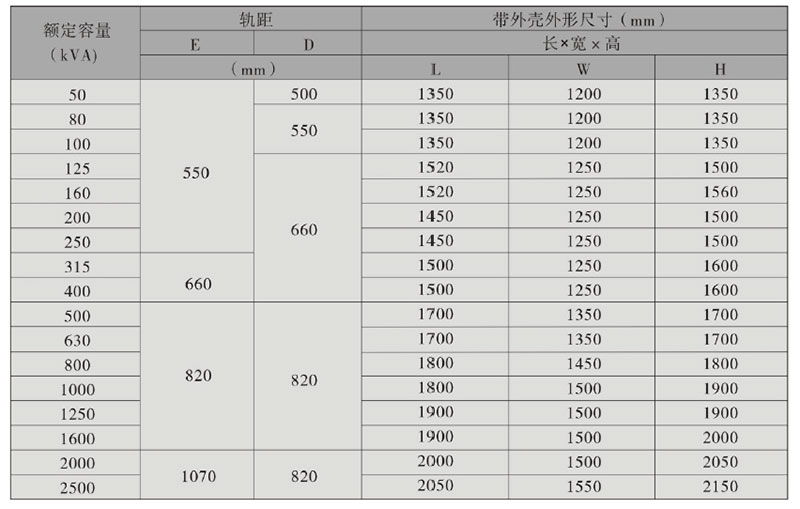

　　注：外型尺寸及重量?jī)H供參考，隨著技術改進會有所變化

　　五、技術規范
　　(符合GB6450，GB/T10228，IEC726標準)
　　1.電壓等級：6kV，10KV，35kV
　　2.分接范圍：±2×2.5%
　　3.容量：6300kVA及以下
　　4.相數：三相
　　5.頻率：50HZ，60HZ
　　6.聯結組標號：D，Yn11；Y，YNO(或按用戶要求)

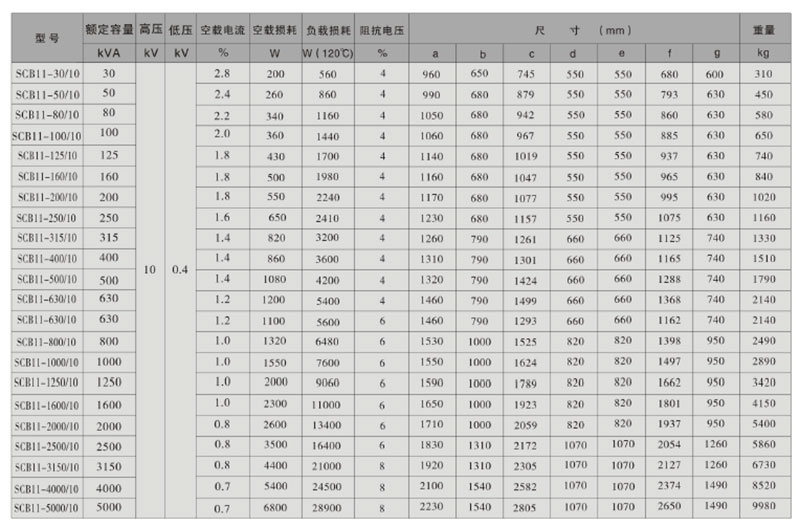

　　7.阻抗電壓：見技術參數表1
　　8.最高溫升：100K
　　9.溫度極限：1550G
　　10.冷卻方式：AN或AF
　　11.防護等級：IP00，IP2X等
　　12.絕緣耐熱等級：F
　　13.絕緣水平：
　　　(1) 10kV級產品工頻耐壓28kV，35k，沖擊耐壓60kV，75kV
　　　(2) 35kV級產品工頻耐壓70kV，沖擊耐壓145kV
　　14.使用條件：
　　　a.海拔高度：海拔不超過2000m
　　　b.環境溫度：最高氣溫：+40℃
　　　　最低氣溫：-25℃(戶外)
　　　　最低氣溫：-5℃(戶內)
　　　　最高日平均氣溫：+30℃
　　　　最高年平均氣溫：+20℃
　　超過以上正常使用條件，應按GB6450的有關規定作適當?shù)亩~調整。
